Блоки TЭH (TЭHБ, СЭВ, СЭМ) применяются, для нагрева жидких сред – воды и подогрева масла, используются для отопления, водоснабжения, а также других промышленных и бытовых нужд.
Конструкция ТЭНБ представляет собой один или несколько трубчатых электронагревателей герметично закрепленных на общем фланце. Для установки ТЭН применяется сварка, пайка и обжим. Такая компоновка ТЭН позволяет разместить большую мощность в ограниченном пространстве. Часто в блоках ТЭН предусматриваются посадочные места для датчиков температуры и иных устройств.
Блоки ТЭН удобно устанавливаются снаружи бака, в отличие от одиночных ТЭН, которые монтируются изнутри. Рабочее давление блоков ТЭН 4 атм.
| Модели ТЭНБ | Изображение | Чертёж | Размеры L, не более, мм |
Напряжение, В |

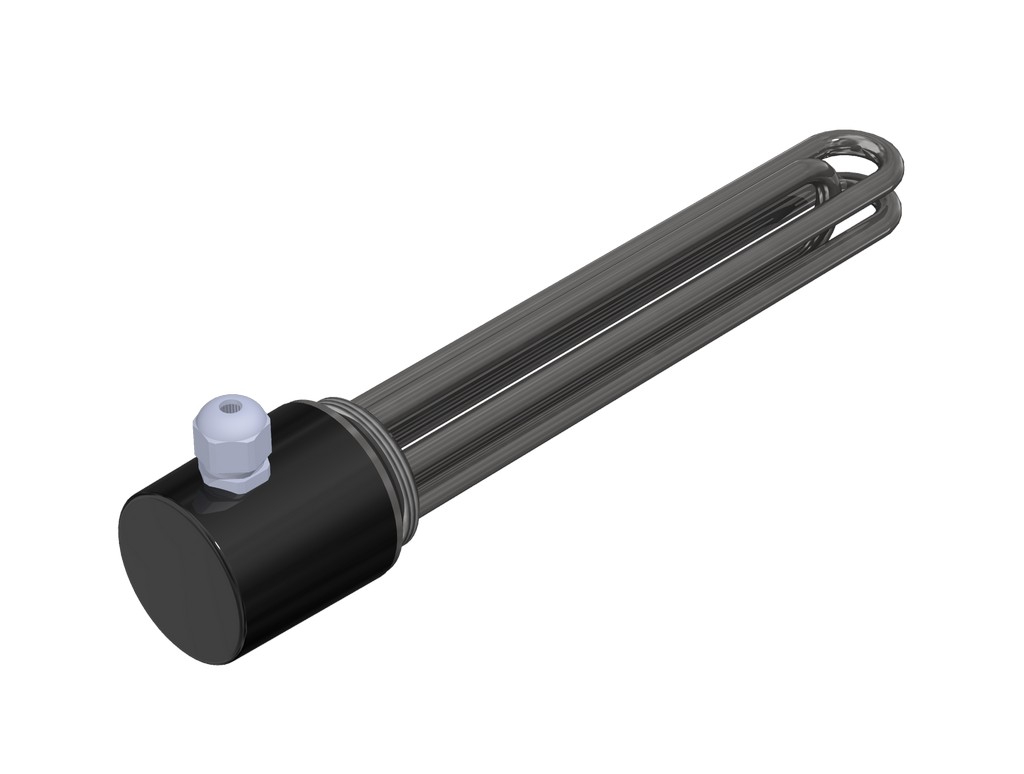

| ТЭНБ-3 (1+2) кВт G1¼ |
|
(нажмите, чтобы увеличить) |
290 | 220 |
| ТЭНБ-4 кВт G1¼ | 290 | |||
| ТЭНБ-5 кВт G1¼ | 290 | |||
| ТЭНБ-6 кВт G1¼ | 370 | |||

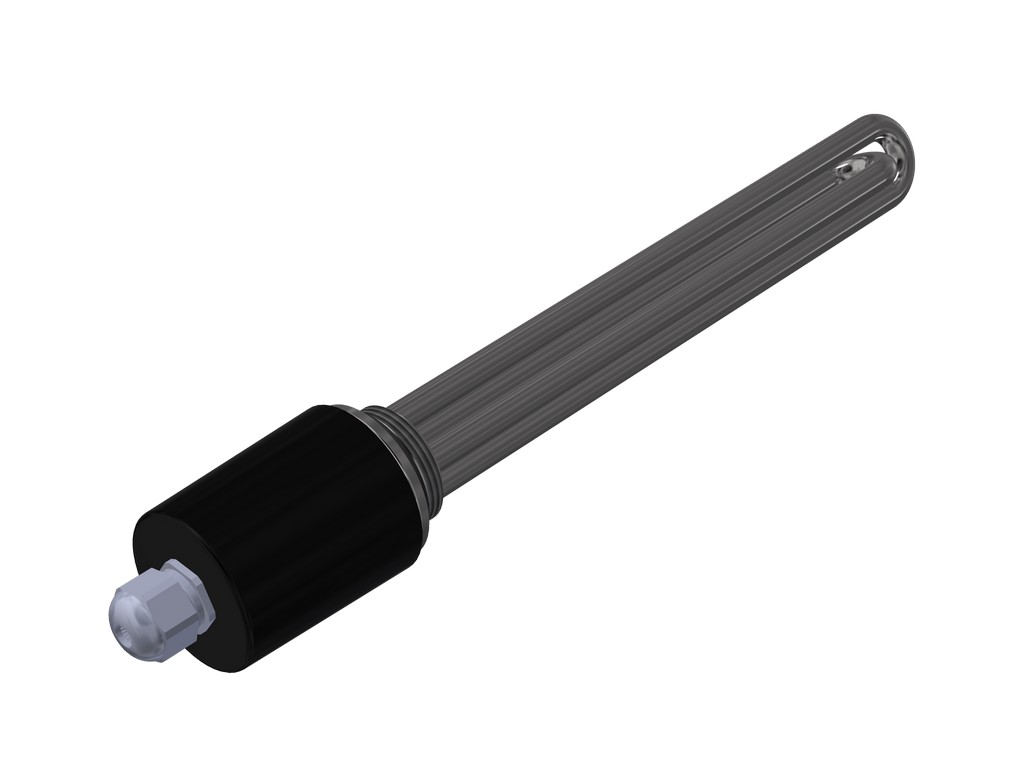

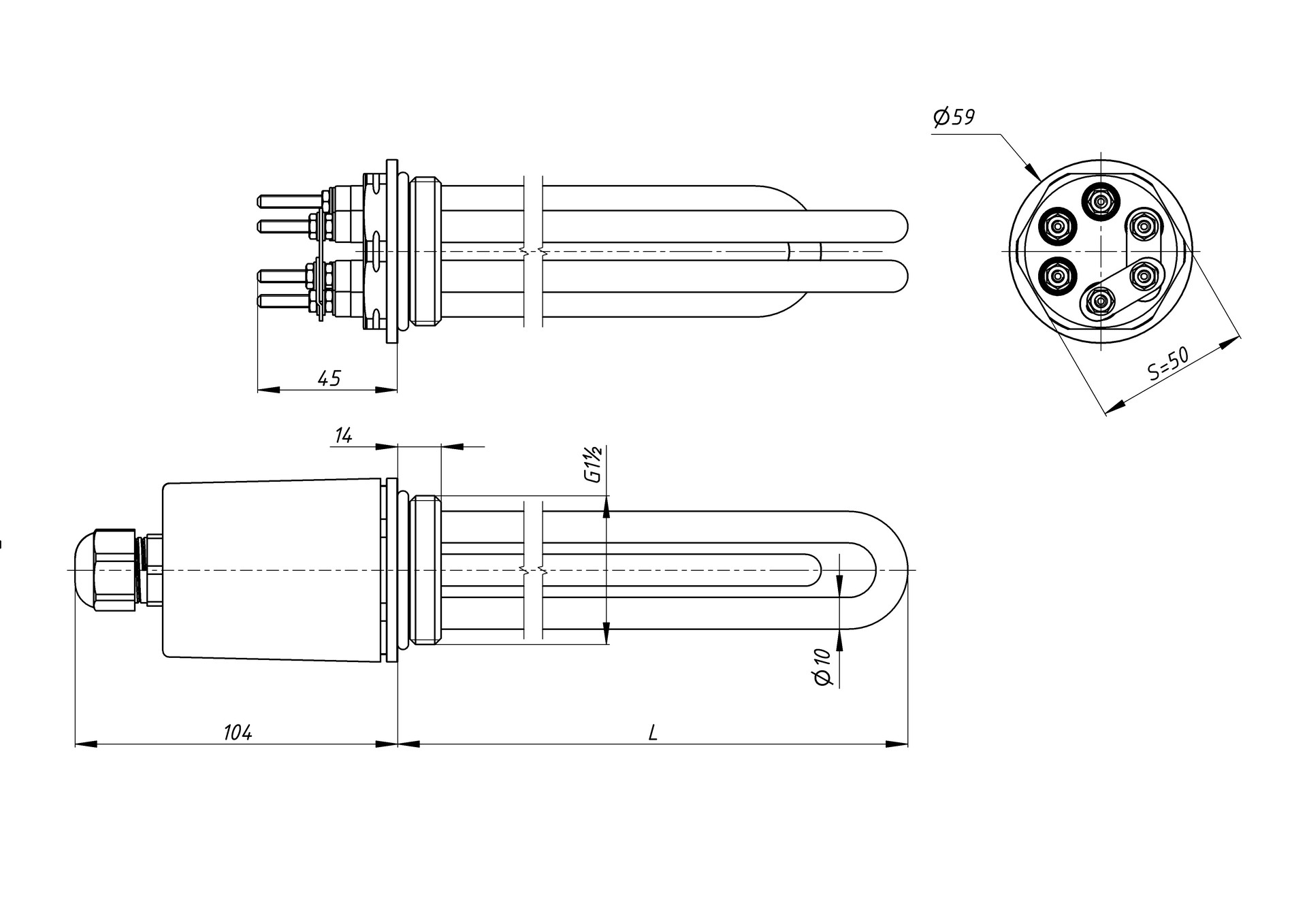

| ТЭНБ-3 кВт G1½ |
|
(нажмите, чтобы увеличить) |
230 | 220/380 |
| ТЭНБ-6 кВт G1½ | 290 | |||
| ТЭНБ-9 кВт G1½ | 370 | |||
| ТЭНБ-12 кВт G1½ | 480 | |||
| ТЭНБ-15 кВт G1½ | 580 | |||

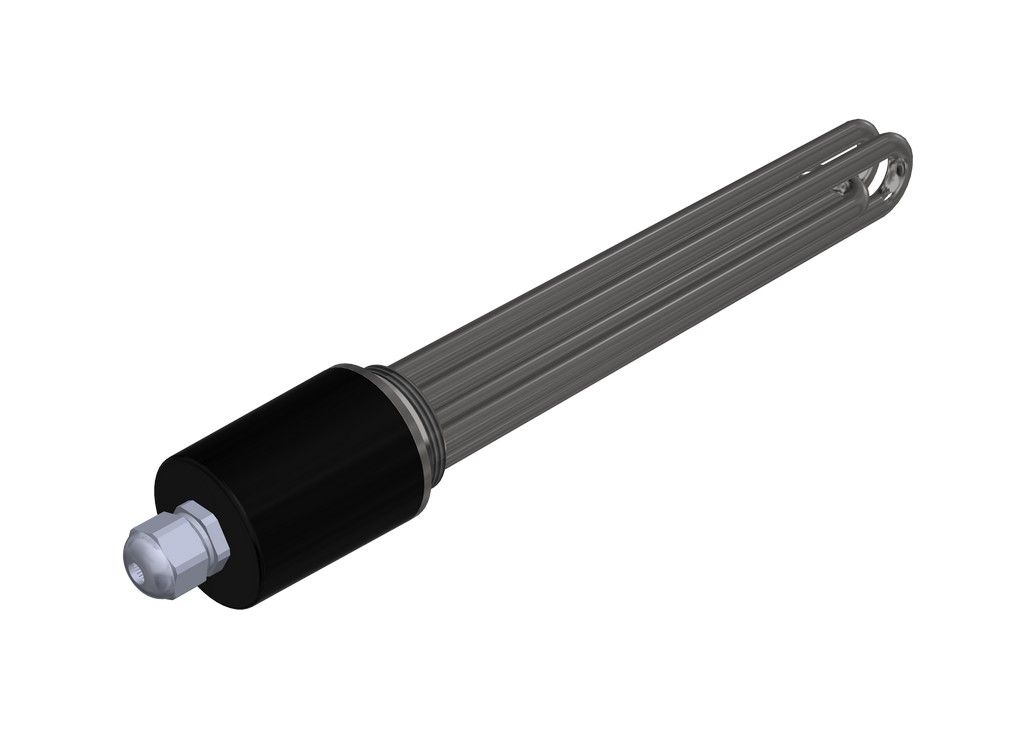

| ТЭНБ-3 кВт G2 |
|
(нажмите, чтобы увеличить) |
230 | 220/380 |
| ТЭНБ-6 кВт G2 | 290 | |||
| ТЭНБ-9 кВт G2 | 370 | |||
| ТЭНБ-12 кВт G2 | 490 | |||
| ТЭНБ-15 кВт G2 | 570 | |||

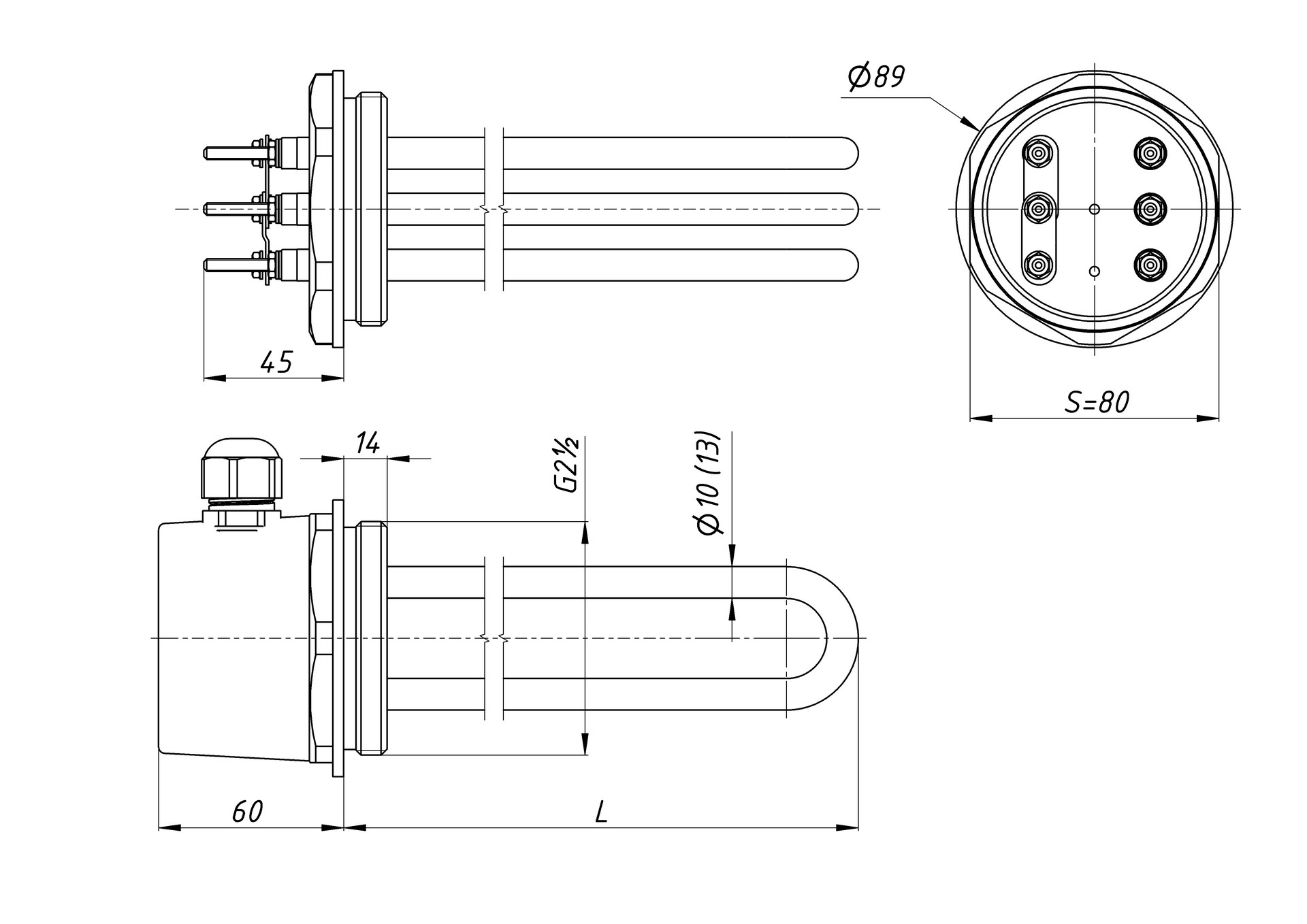

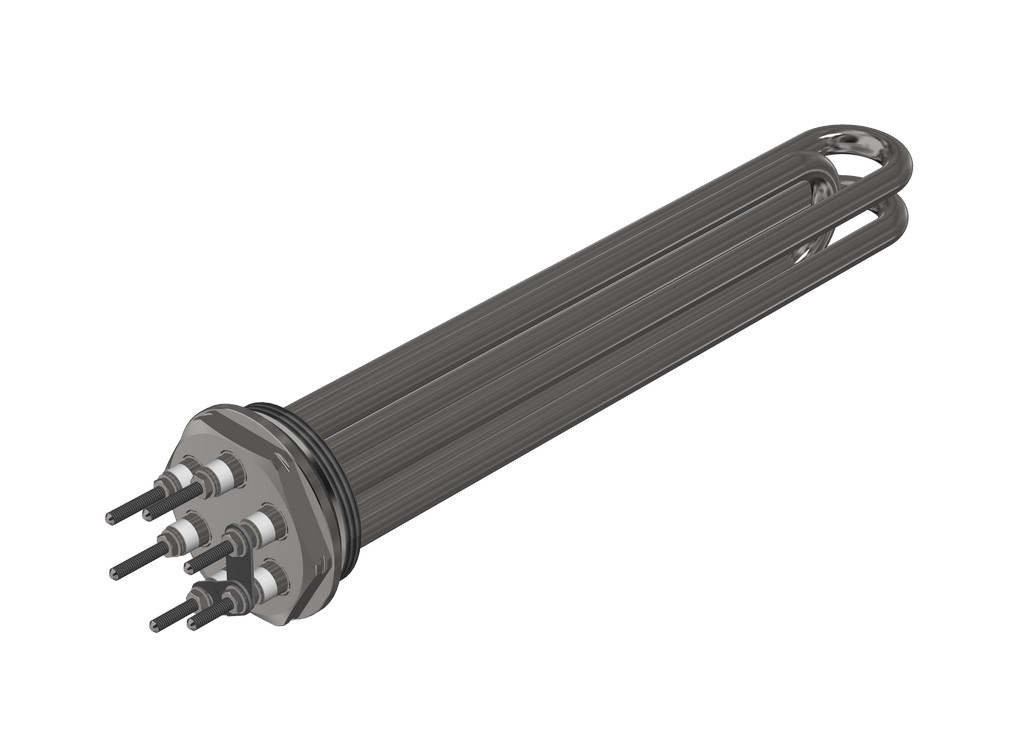

| ТЭНБ-3 кВт G2½ |
|
(нажмите, чтобы увеличить) |
200 | 220/380 |
| ТЭНБ-6 кВт G2½ | 290 | |||
| ТЭНБ-9 кВт G2½ | 390 | |||
| ТЭНБ-12 кВт G2½ | 540 | |||
| ТЭНБ-15 кВт G2½ | 600 |
Варианты изготовления блоков ТЭН:
- Материал трубок ТЭН — нержавеющая сталь, углеродистая сталь.
- Материал фланцев — нержавеющая сталь, углеродистая сталь.
- Варианты крепления фланца — резьба, шпильки, болты, прижимные пластины.
Схемы подключения блоков ТЭН:
- для напряжения 220В – тип подключения ЗВЕЗДА;
- для напряжения 220/380В – тип подключения ЗВЕЗДА или ТРЕУГОЛЬНИК.

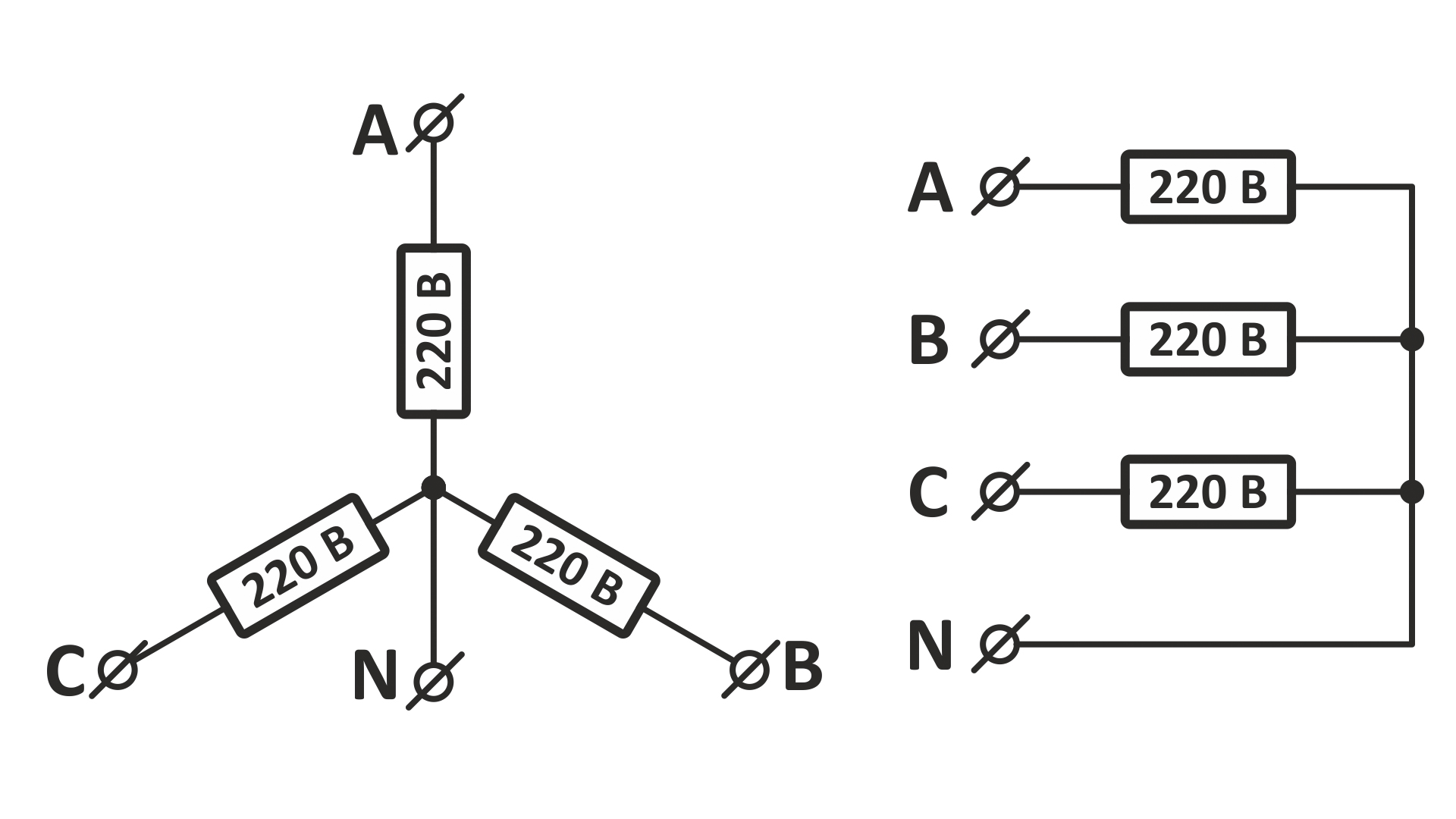

Подключение ЗВЕЗДА:

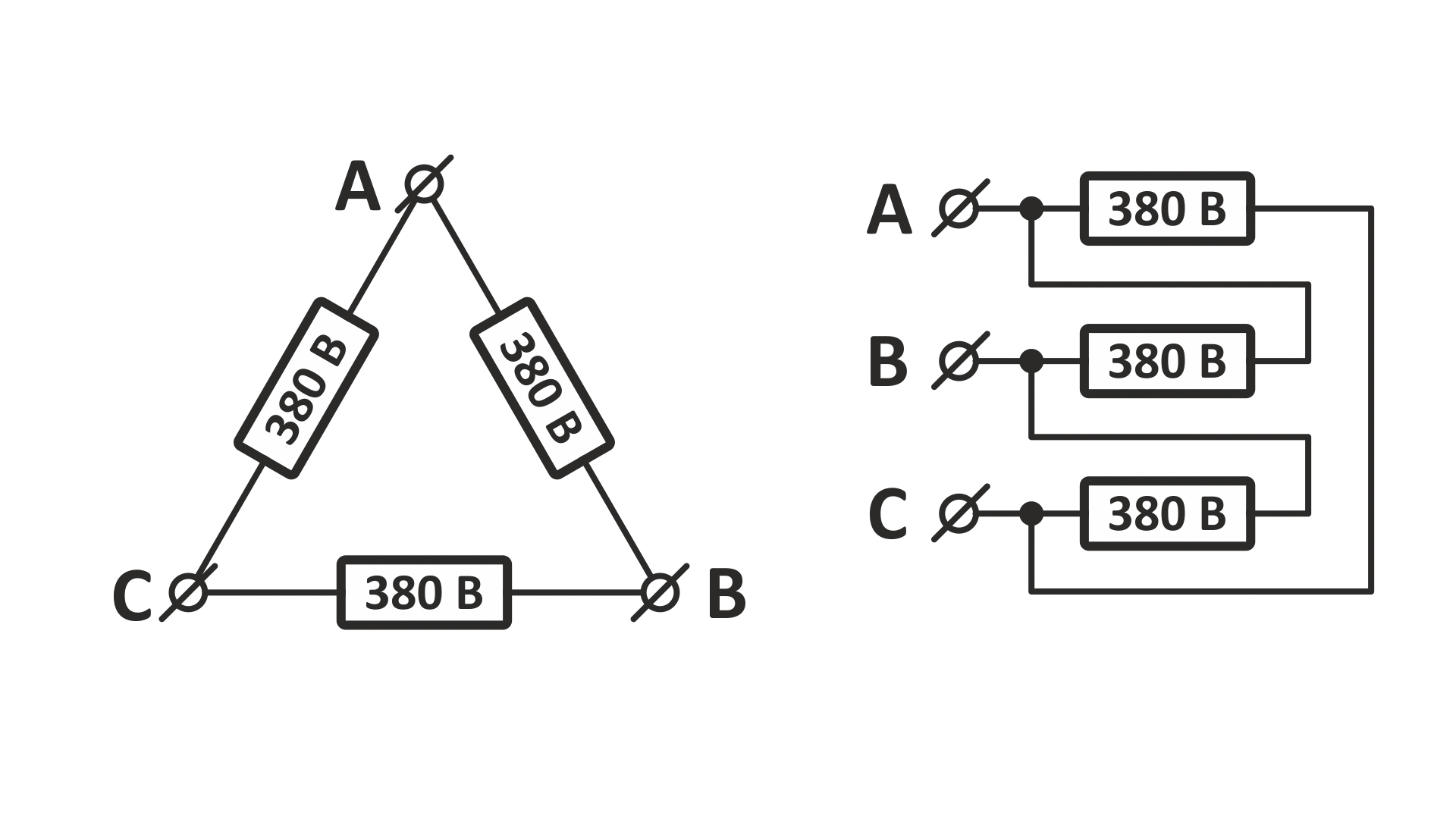

Подключение ТРЕУГОЛЬНИК:
Применяемость:
ТЭНБ применяется в качестве нагревательных элементов для использования в отопительных электрокотлах, а также как «электровставка» для комбинированных — твердотопливных и газовых котлов.
Электрические:
ЭВП, ЭВПМ, КЭВ, СТЭН Эконом, СТЭН Стандарт, СТЭН Комфорт, Спутник, Реомюр, ZOTA
Твердотопливные:
Кобальт, Каракан, СТЭН mini, Куппер
Газовые:
СТЭН HYBRID
Преимущества заказа в компании «НОВОТЭН»:
- Объем партии продукции от 1 штуки.
- Изготовление под заказ в соответствии с техническим заданием, чертежом, наброском клиента.
- Профессиональная помощь при составлении технического задания.
- Предоставление гарантии сроком на 1 год.
Все виды блоков ТЭН поставляются по оптимальным ценам в кратчайшие сроки. Оформите заказ уже сегодня!
